高性能ガス焚き簡易貫流熱媒ボイラ『ねつばいくん(SN-20GH)』を新たに共同開発
~ 定格効率90%の達成と燃焼比例制御システムの採用で運転効率を22%向上 ~



株式会社サムソン
東京ガス株式会社
大阪ガス株式会社
東邦ガス株式会社
平成27年9月15日



株式会社サムソン(社長:吉岡龍示、以下「サムソン」)、東京ガス株式会社(社長:広瀬道明、以下「東京ガス」)、大阪ガス株式会社(社長:本荘武宏、以下「大阪ガス」)、および東邦ガス株式会社(社長:安井香一、以下「東邦ガス」)は、エアヒータ※1と燃焼比例制御システムを採用したことなどで運転効率が大幅に向上した高性能ガス焚き簡易貫流熱媒ボイラ※2(熱出力233kW)『ねつばいくん(SN-20GH)』(以下、「本製品」)を共同で開発しました。
各社は、本製品を本日より提案し、サムソンが販売します。

(1)定格効率90%を達成

熱媒ボイラは、熱媒体に油を用いることで200~300℃の高温の熱が得られることから、化学・油脂・プラスチック・ゴム・石油・繊維・塗装工業など幅広い産業分野で利用されています。これまでの熱媒ボイラは、170℃の蒸気を発生させる一般的な蒸気ボイラと比べて熱損失が大きく、定格効率(出力100%時の運転効率)は80%程度が一般的でしたが、本製品は、高温の排ガスを利用して燃焼用空気を加熱するエアヒータを採用することで、従来機(SN-20GN)よりも10%高い定格効率90%を達成しました。

(2)燃焼比例制御システムの採用で運転効率を22%向上

本製品では、出力100%から25%の間でお客さまの使用負荷に応じて燃焼量を自動で制御する燃焼比例制御システムを採用しました。これにより、ON/OFFの頻度が大幅に低減※3し、エアヒータによる効果と併せて、運転効率が22%向上※4しました。

また、燃焼量の自動制御に応じて送風量の調整が可能となったことから、送風機の消費電力の低減を実現しました。

(3)最大16台の多缶設置によるシステム全体で高い運転効率を維持

本製品では、多缶(複数台)設置を可能とする設計としたことで、最大16台(233kW×16台=3,728kW)の大容量熱媒加熱設備※5を構築することができます。使用負荷に応じた最適な運転制御を行うことで、同規模の大容量ボイラを1台設置する場合に比べて、システム全体として高い運転効率を維持します。

各社は、これまで電気ヒータ等を使用していた高温利用設備を保有するお客さまへのガス化提案や、既設ボイラを長年使用されているお客さまへの更新提案などを行っていきます。

※1: 燃焼排ガスとして捨てられる高温の廃熱を回収して、燃焼用空気を予熱する熱回収器。
※2: 貫流ボイラは、管によって構成され一端から水または熱媒を送り込み、他端から蒸気、温水等を取り出す方式のボイラ。貫流ボイラは最高使用圧力、伝熱面積などにより、ボイラ、小型ボイラ、簡易ボイラに区分されます。簡易ボイラはその中で最も規模が小さく、取扱い資格が不要です。
※3: 従来機では、出力を100%(定格)と0%(停止)の2段階で燃焼制御しており、熱使用量が少ない時はONとOFFを繰り返して出力を調整するため、毎回、再起動(ON)時には安全のためにボイラの炉内を換気する必要があり、同時に熱がボイラ外に排出されるため、熱損失が発生します。燃焼のON/OFFを減少させることは、熱損失を抑制しボイラ運転効率を高めることに繋がります。
※4: 出力50%の場合。
※5: 大容量システムでも簡易ボイラであるため取扱い資格や法定検査は不要です。

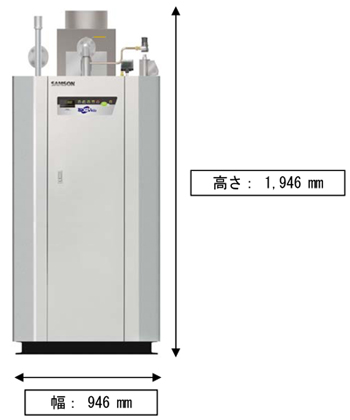

1. 外観

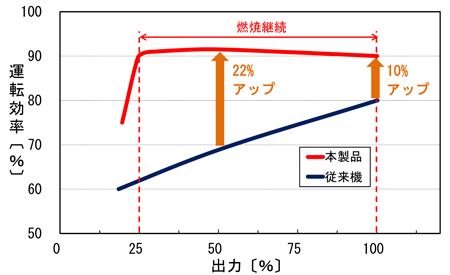

2. 従来機との運転効率比較

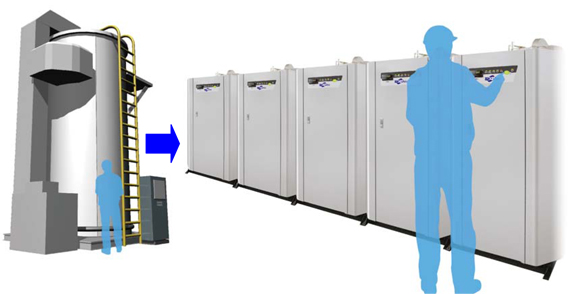

3. ねつばいくんの多缶設置イメージ

大容量熱媒ボイラの設置イメージ ねつばいくんを多缶設置した場合のイメージ

4. 仕様

  本製品「SN-20GH」 従来機「SN-20GN」※6
ボイラ種別 簡易貫流ボイラ
取扱資格 資格不要
熱出力 233kW
燃焼制御方式 比例制御(100%~25%-0%) ON/OFF制御(100%-0%)
定格効率 90% 80%
外形寸法 946mm 946mm
奥行 1,914mm 1,638mm
高さ 1,946mm 1,896mm
本体価格(税抜) 7,700,000円 5,700,000円
※6: サムソンおよび熱媒加熱設備の総合メーカーである綜研テクニックス株式会社(社長:御手洗寿雄)が共同で開発した。熱出力233kWの簡易貫流熱媒ボイラでは業界で唯一製品化されている。

以上
