高効率なガス給湯器をセットにした業務用向けパッケージ型
太陽熱利用ガス温水システム『SOLAMO』の商品化について

東京ガス株式会社
パーパス株式会社
平成25年6月11日



東京ガス株式会社(社長:岡本 毅、以下、「東京ガス」)とパーパス株式会社(社長:木 裕三、以下、「パーパス」)は、保育園および一般飲食店などの小規模業務用のお客さまを対象に、高効率なガス給湯器をセットにした業務用向けパッケージ型「太陽熱利用ガス温水システム『SOLAMO』」(以下、「本システム」)を共同開発しました。東京ガスが、小規模業務用のパッケージ型太陽熱利用ガス温水システムを、ガス給湯器とセットで販売するのは初めてとなります。東京ガスは、本システムを2013年7月から営業開始します。

本システムは、屋上に設置した集熱器から得た太陽エネルギーで蓄熱タンクにて給水を予熱し、さらにお客さまが設定した温度まで高効率なガス給湯器で加熱します。再生可能エネルギーである太陽熱を優先的に利用し、天候や給湯需要量により太陽熱が不足する時もガス給湯器がバックアップするため、湯切れの不安がなく、利便性・快適性、環境性を備えた温水システムです。
本システムは、容量90Lの蓄熱タンク、補機類(集熱ポンプ、熱交換器、リザーブタンク、混合弁)および制御装置を一体化して「蓄熱タンクユニット」とし、これに高効率な潜熱回収型ガス給湯器「タフジェット」と、2m2の集熱器を最大3枚並べた集熱部を組み合わせ、パッケージ化した商品です。従来は、設置場所に合わせて個別に設計・施工を行う必要がありましたが、今回は屋根接続金具類もあわせてパッケージ商品として規格化することで、設計・施工負担を軽減しました。これにより従来では約7日間※1かかっていた施工期間を1日に短縮できます。希望小売価格は210万円(税込み、標準施工費込み)です※2。本システムは、従来の業務用太陽熱給湯システムが対象としていたお客さまと比べ、より小さい給湯需要のお客さまを対象としています。
本システムの開発に当っては、東京ガスが市場性と商品性を分析し、パーパスが詳細仕様設計を行いました。
東京ガスとパーパスは、今後もさらなるCO2削減を目指し、再生可能エネルギーを利用した環境対応型システムの開発・普及拡大に努めてまいります。

本システムの特長

(1)パッケージ化により施工期間の大幅短縮を実現

保育園や一般飲食店などでは、建物屋根形状が多岐に渡っておりますが、本システムではそれに対応した屋根接続金具類を多種類ラインナップしました。この屋根接続金具類を始め、システム導入に必要となるすべての機器をパッケージ化することで、設置場所に合わせて個別に行う設計・施工負担が軽減され、従来約7日間※1かかっていた施工期間を、1日間に短縮できます。

(2)太陽熱を利用することによりエネルギー消費量・CO2排出量を削減

給食を提供する120人規模の保育園に集熱面積6m2タイプの本システムを設置した場合、一次エネルギー使用量を28%削減することが期待できます。年間太陽熱利用熱量が2,200kWh、年間CO2削減量が750kg見込め、夏場の給湯需要の約半分を太陽熱でまかなうことができます※3

(3)ガス削減量・CO2削減量の見える化

太陽熱利用量ならびに都市ガスやCO2の削減量の「見える化」を行う太陽熱利用熱量表示器を用意し、お客さまのさらなる省エネ・省CO2行動を促進します※4

※1 東京ガス調べ。従来の業務用太陽熱利用ガス温水システムの施工実績より想定。設置先の建物条件によっては、施工期間が変わる場合もあります。
※2 標準施工範囲内で集熱面積6m2タイプシステムを設置した場合。
※3 集熱器を南向き5°設置、本システム導入前の熱源機効率を80%、都市ガス1m3の熱量を45MJ、都市ガスCO2排出係数を2.29kg-CO2/m3(N)、電力CO2排出係数(火力電源係数)を0.69kg-CO2/kWhとし、消費電力量を考慮した試算値。
※4 2013年12月よりオプション品として販売予定。

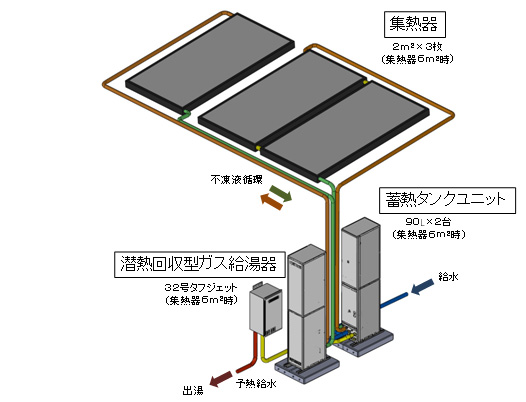

システム構成図

システム構成図

パッケージ基本セット内容

集熱器、蓄熱タンクユニット、潜熱回収型ガス給湯器、集熱器架台、集熱配管継手セット、集熱配管、不凍液、屋根接続金具類、蓄熱タンクユニット用簡易基礎、ガス給湯器リモコン
※2013年12月からオプションとして、太陽熱利用熱量表示器を販売

主要機器の仕様

(1)集熱器

種類 平板型
集熱面積 4m2(2枚)または6m2(3枚)
外形寸法 1枚当り 横1,890×縦1,070×厚さ90mm(×最大3枚)
質量 1枚当り 30.0kg(満水時31.2kg)(×最大3枚)
凍結対策 不凍液使用(プロピレングリコール水溶液)

(2)蓄熱タンクユニット

外形寸法 幅300×奥行450×高さ1,720mm
質量 50.0kg(満水時150kg)
蓄熱容量 90L
設置台数 4m2の場合は1台、6m2の場合は2台

(3)潜熱回収型ガス給湯器

  集熱器4m2(2枚)の場合 集熱器6m2(3枚)の場合
能力 24号 32号
外形寸法 幅352×奥行235×高さ622mm 幅352×奥行300×高さ622mm
質量 25.0kg 30.0kg
定格
ガス消費量
44.2kW 59.9kW
熱効率 95% 95%

(4)太陽熱利用熱量表示器(2013年12月からオプション販売)

表示内容 集熱量、換算CO2削減量、換算ガス削減量 等
表示値 当日・前日・当月・前月の積算量、全積算量 等
表示機配線距離 30mまで

主要機器の外観

○集熱器(例:4m2タイプ) ○蓄熱タンクユニット
集熱器の写真 蓄熱タンクユニットの写真
○潜熱回収型ガス給湯器(例:24号タイプ) ○太陽熱利用熱量表示器
潜熱回収型ガス給湯器の写真 太陽熱利用熱量表示器の写真

※現在開発中であり、実際とは異なる場合があります。

会社概要

■東京ガス株式会社

創立 1885年(明治18年)10月1日
資本金 1,418億4,400万円
代表取締役社長 岡本 毅
事業内容 ガスの製造・供給および販売、ガス機器の製作・販売およびこれに関連する工事、ガス工事、エネルギーサービス、電力
本社所在地 東京都港区海岸1丁目5番20号

■パーパス株式会社

創立 1946年4月(木プレス工業)
資本金 9,800万円
代表取締役社長 木 裕三
事業内容 住宅設備関連機器、電子制御機器、情報ソフトウェア、産業用ロボット、省力機器、環境機器、再生医療
本社所在地 静岡県富士市西柏原新田201
